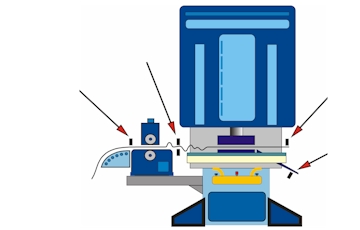

Komponenten der Bandanlagen: Materialüberwachung

4Control


Mit 4Control erhalten Sie ein 4-kanaliges digitales Materialüberwachungssystem, das zuverlässig die Zusammenarbeit eines Walzenvorschubes mit einer Schere, Presse oder anderer Stanzeinrichtung überwacht. Es schützt die Werkzeugstempel der Presse und schirmt den automatischen Ablauf vor anderen Störungen wie. z.B. Materialstau ab. Kontrollen des Vorschub- und des Stanzvorgangs, die nur zu exakt definierten Zeitpunkten und klar festgelegten Bedingungen stattfinden dürfen, sind immer sinnvoll und oft unerlässlich.
Die jeweiligen Überwachungskanäle können beliebig aktiviert bzw. deaktiviert werden, wodurch eine optimale Anpassung an die Begebenheiten der Maschinen möglich ist. 4Control ist so konzipiert, dass ein schneller Einsatz bei minimalem Verknüpfungsaufwand mit den übergeordneten Steuerungen möglich ist. Zwei separate, potenzialfrei ausgeführte Freigabe - Kontakte können in die Steuerungen des Walzenvorschubes und der Presse leicht eingepflegt werden und sie im Störfall zum sofortigen Stillstand bringen. Mit einer externen  Warnleuchte kann eine Störung zusätzlich signalisiert werden. Mit einer Klartext-Anzeige informiert 4Control, welcher der Erfassungs-Sensoren Probleme meldet.

Einige Merkmale von 4Control:

Funktionen, Betriebsarten, Einsetzbarkeit, Optionen

  • Bandende - Überwachung mit Verzögerungsfunktion.
  • Materialstau - Überwachung gegen Knickbildung wahlweise mit einem oder zwei Sensoren.
  • Material - Positionsüberwachung.
  • Ein Loch-Zähler bei zusammengesetzten Stanz-Mustern.
  • Material - Positionsüberwachung auch bei Endlosband.
  • Auswurfkontrolle mit Timer - Funktion, ausgeführt unabhängig vom OT bzw. Vorschubwinkel - Signal
  • Permanente Freigabe für den Einrichtbetrieb.
  • Invertierungsfunktion für alle Signalgeber.
  • Zwei Betriebsstundenzähler:
    1. Netzzeit
    2. Betriebszeit
  • Diagnose Fenster.
  • Bedienung über ein Display mit Klartext.
  • Freie Sprachumschaltung zwischen D und NL.
  • Störungsanzeige im Klartext.
  • Ein Kontakt für externe Störung - Signalleuchte.
  • Schnittstelle zur Anbindung an die Steuerung des Vorschubes und Presse.
  • Bedienungsanleitung.
  • Steuerung erweiterbar.
  • Wir liefern auf Wunsch alle notwendigen Signal-Geber, führen die komplette elektrische Installation durch, pflegen 4Control in Ihre Steuerung ein und führen die End-Inbetriebnahme durch.

Technische Daten:

- Einspeisung 230 VAC
- Leistung ca. 300W
- Steuerspannung 24VDC
- Sensorspannung 24VDC

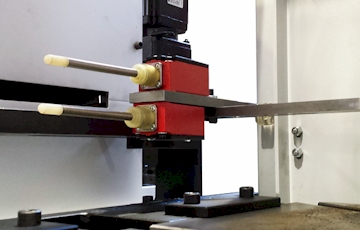

Materialstau-Überwachung
Bandende-Sensor

Bandende

In nah jeder Bandanlage zu finden: ein Bandende - Sensor.

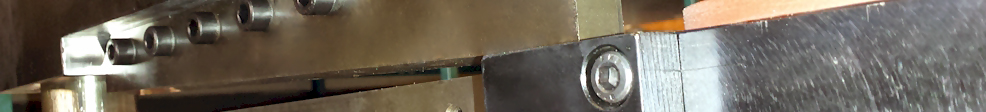

Trennschere
