Maschinensteuerungen
|
Komponenten der Bandanlagen: Trennschere
Schnitt Compact
Schnitt Compact stellt eine kompakte, preisgünstige und gleichzeitig eine
universelle Steuerung für pneumatische oder hydraulische
Trennscheren dar. Mit Schnitt Compact ist es möglich, eine
Trennschere mit einem Ventil (Schere z.B. gefedert) oder
zwei anzusteuern. Ein klassischer Betrieb mit zwei
Position-Sensoren (OT / UT) ist genauso möglich wie der
mit nur einem (OT) oder gar keinem. Eine auf ein Minimum
reduzierte Menüführung mit Klartext ermöglicht besonders
schnelle Anpassung der Steuerung an Ihre Trennvorrichtung.
Neben Handbetrieb ist eine Anbindung an eine Produktionsanlage
mit automatischen Abläufen völlig unproblematisch. Eine
Zusammenarbeit von Schnitt Compact als Produktionsschere mit
einem Walzenvorschub, Presse, Stanztisch etc. stellt kein
Problem dar. Darüber hinaus ist Schnitt Compact auch für eine
Schrottschere verwendbar. Dank besonders einfacher
Parametrierung erlaubt Schnitt Compact den Einsatz Ihrer Schere
wahlweise an mehreren Arbeitsorten.
Einige Merkmale von Schnitt Compact:
Funktionen, Betriebsarten, Einsetzbarkeit, Optionen
- Für gelegentliche Anwendungen eine einstellbare Abschaltzeit der Steuerung.

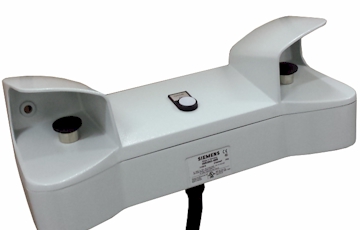

- Zweihand - Handbetrieb.
- Betrieb mit Positionsabfrage OT / UT.
- Betrieb mit Positionsabfrage OT / Timerbetrieb.
- Betrieb ohne Positionsabfrage.
- Ansteuerung der Schere wahlweise mit einem oder zwei Ventilen (Runter / Rauf).
- Verwendung als Schrottschere. Mit einem einstellbaren Hubzähler und Start - Invertierung.
- Klemmung - Ansteuerung mit oder ohne UT-Abfrage.
- Drei Betriebsstundenzähler:
1. Netzzeit
2. Betriebszeit
3. Automatikzeit
- Diagnose Fenster.
- Einfache Bedienereingabe mit Klartext.
- Freie Sprachumschaltung zwischen D, EN, NL.
- Störungsanzeige im Klartext.
- Schnittstelle zur Anbindung an übergeordnete Steuerung für automatische Abläufe.
- Abfrage einer Schutzeinrichtung.
- Ansteuerung eines Hydraulikaggregates möglich (Option).
- Bedienungsanleitung.
- Steuerung auf Wunsch erweiterbar.
Technische Daten:
- Einspeisung 230 VAC (ohne Hydraulik)
- Leistung ca. 300W
- Steuerspannung 24 VDC
- Ventilspannung 24 VDC
- Sensorspannung 24VDC
|
|
